背景技術：

    本技術屬于提升機技術領域，特別是斗式提升機主軸軸承旋轉檢查輔助系統。根據試驗情況發現，由于提升機主軸軸承檢修時上部軸承座外殼可以吊開便于檢查，下部由于提升機主軸、滾筒及附件重量全部集中于此，想要檢查的話，需要將提升機主軸、滾筒及附件全部拆卸下來，檢查完后還需要重新將所有部件再裝上，拆裝時費時費力，極不方便，不容易檢查軸承下部磨損情況。

技術實現要素：

    本技術為了克服現有技術的缺陷，設計了斗式提升機主軸軸承旋轉檢查輔助系統，只需將提升機主軸頂起，通過受力桿帶動軸承同步旋轉，即可對軸承下部的磨損情況進行檢查，結構簡單，操作方便，省時省力。

    本技術所采取的具體技術方案是：斗式提升機主軸軸承旋轉檢查輔助系統，包括用來使軸承旋轉的軸承旋轉機構，關鍵在于：所述的輔助系統還包括用來將主軸抬起的頂升機構，所述的軸承旋轉機構包括用來罩設在軸承上并與軸承形成為可拆卸式固定連接的夾套、以及固定在夾套上并使夾套和軸承同步旋轉的受力桿。

    所述的夾套包括同軸設置的兩個圓弧形板、以及固定在兩個圓弧形板之間的一組連接板，連接板位于圓弧形板上方，每個圓弧形板上都開設有一組頂絲孔，頂絲孔處都螺紋連接有頂緊螺栓，頂緊螺栓的螺桿穿過頂絲孔與位于圓弧形板內側的軸承的端面緊密接觸使夾套與軸承固定連接。

    在每個頂絲孔處都有與其同軸設置的緊固螺母，緊固螺母與圓弧形板固定連接。

所述的圓弧形板的圓心角為80-100°。

所述的受力桿的長度方向與軸承的軸線方向相同，受力桿的兩端都固定有定位板，定位板的下端與夾套固定連接。

所述的輔助系統還包括架設在主軸上方的支撐桿、以及連接在支撐桿與受力桿之間的手拉葫蘆。

所述的手拉葫蘆與支撐桿形成滑動配合。

所述的頂升機構包括放置在主軸端部正下方的千斤頂、及固定在千斤頂上方的托板，托板上端面開設有用來放置主軸的圓弧形的容納槽。

所述的托板與千斤頂之間為可拆卸式連接。

在托板下端面固定有帶插槽的定位座，千斤頂?shù)纳隙伺c定位座的插槽插接使千斤頂與托板固定連接。

本技術的有益效果是：

    將夾套罩設在斗式提升機的軸承上并與軸承固定在一起，利用頂升機構將主軸頂起，然后通過人力或者是借助外部設備使受力桿帶動夾套和軸承同步旋轉，即可將軸承下部旋轉到上方，從而方便對其磨損情況進行檢查。利用本技術的輔助系統不需要拆卸主軸、滾筒及附件即可對軸承的下部進行檢查，結構簡單，操作方便，省時省力。

附圖說明

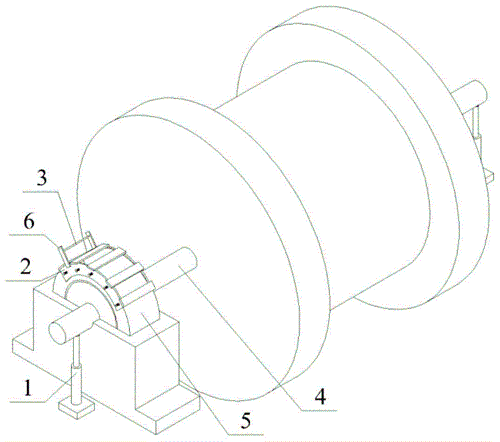

附圖中，1代表頂升機構，1-1代表千斤頂，1-2代表托板，1-3代表定位座，2代表夾套，2-1代表圓弧形板，2-2代表連接板，2-3代表頂緊螺栓，2-4代表緊固螺母，3代表受力桿，4代表主軸，5代表軸承，6代表定位板，7代表支撐桿，8代表手拉葫蘆。

技術特征：

1.斗式提升機機主軸軸承旋轉檢查輔助系統，包括用來使主軸(4)上的軸承(5)旋轉的軸承旋轉機構，其特征在于：所述的輔助系統還包括用來將主軸(4)抬起的頂升機構(1)，所述的軸承旋轉機構包括用來罩設在軸承(5)上并與軸承(5)形成為可拆卸式固定連接的夾套(2)、以及固定在夾套(2)上并使夾套(2)和軸承(5)同步旋轉的受力桿(3)。

2.根據實用要求1所述的提升機主軸軸承旋轉檢查輔助系統，其特征在于：所述的夾套(2)包括同軸設置的兩個圓弧形板(2-1)、以及固定在兩個圓弧形板(2-1)之間的一組連接板(2-2)，連接板(2-2)位于圓弧形板(2-1)上方，每個圓弧形板(2-1)上都開設有一組頂絲孔，頂絲孔處都螺紋連接有頂緊螺栓(2-3)，頂緊螺栓(2-3)的螺桿穿過頂絲孔與位于圓弧形板(2-1)內側的軸承(5)的端面緊密接觸使夾套(2)與軸承(5)固定連接。

3.根據實用要求2所述的提升機主軸軸承旋轉檢查輔助系統，其特征在于：在每個頂絲孔處都有與其同軸設置的緊固螺母(2-4)，緊固螺母(2-4)與圓弧形板(2-1)固定連接。

4.根據實用要求2所述的提升機主軸軸承旋轉檢查輔助系統，其特征在于：所述的圓弧形板(2-1)的圓心角為80-100°。

5.根據實用要求1所述的提升機主軸軸承旋轉檢查輔助系統，其特征在于：所述的受力桿(3)的長度方向與軸承(5)的軸線方向相同，受力桿(3)的兩端都固定有定位板(6)，定位板(6)的下端與夾套(2)固定連接。

6.根據實用要求1所述的提升機主軸軸承旋轉檢查輔助系統，其特征在于：所述的輔助系統還包括架設在主軸(4)上方的支撐桿(7)、以及連接在支撐桿(7)與受力桿(3)之間的手拉葫蘆(8)。

7.根據實用要求6所述的提升機主軸軸承旋轉檢查輔助系統，其特征在于：所述的手拉葫蘆(8)與支撐桿(7)形成滑動配合。

8.根據實用要求1所述的提升機主軸軸承旋轉檢查輔助系統，其特征在于：所述的頂升機構(1)包括放置在主軸(4)端部正下方的千斤頂(1-1)、及固定在千斤頂(1-1)上方的托板(1-2)，托板(1-2)上端面開設有用來放置主軸(4)的圓弧形的容納槽。

9.根據實用要求8所述的提升機主軸軸承旋轉檢查輔助系統，其特征在于：所述的托板(1-2)與千斤頂(1-1)之間為可拆卸式連接。

10.根據實用要求9所述的提升機主軸軸承旋轉檢查輔助系統，其特征在于：在托板(1-2)下端面固定有帶插槽的定位座(1-3)，千斤頂(1-1)的上端與定位座(1-3)的插槽插接使千斤頂(1-1)與托板(1-2)固定連接。

技術總結

    本技術公開了斗式提升機主軸軸承旋轉檢查輔助系統，屬于提升機技術領域，輔助系統包括用來使軸承旋轉的軸承旋轉機構，關鍵在于：所述的輔助系統還包括用來將主軸抬起的頂升機構，所述的軸承旋轉機構包括用來罩設在軸承上并與軸承形成為可拆卸式固定連接的夾套、以及固定在夾套上并使夾套和軸承同步旋轉的受力桿。利用頂升機構將主軸頂起，然后通過人力或者是借助外部設備使受力桿帶動夾套和軸承同步旋轉，即可將軸承下部旋轉到上方，從而方便對其磨損情況進行檢查。利用本技術的輔助系統不需要拆卸主軸、滾筒及附件即可對軸承的下部進行檢查，結構簡單，操作方便，省時省力。
